市場上礦山用破碎機類型有很多，常見的主要有錘式破碎機、顎式破碎機、反擊式破碎機、圓錐破碎機、立軸式沖擊破碎機等。我們主要講一下顎式破碎機設備，鄂式破碎機主要由固定顎板、活動鄂板、機架、上下護板、調整座、動鄂拉桿等組成。很好的了解鄂式破碎機的內部結構，對設備使用過程中和出現問題時能起到很好的幫助作用。下面就來為大家展示下顎式破碎機結構圖，并介紹顎式破碎機配件及廠家。

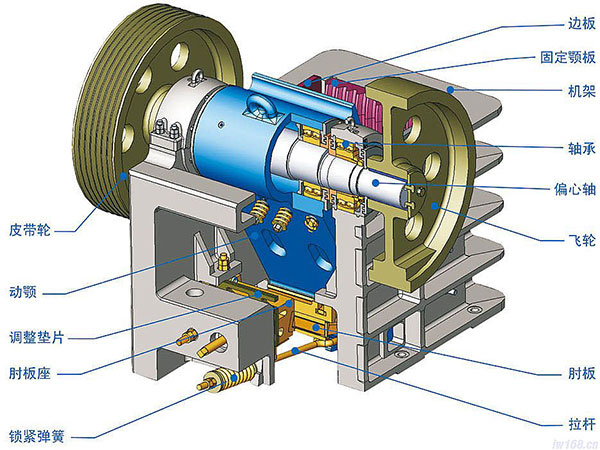

顎式破碎機結構圖

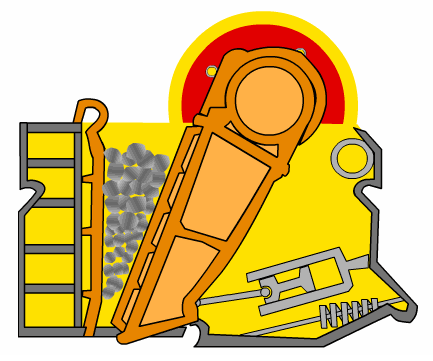

工作原理

在使用中，顎式破碎機工作原理大致如下：物料經過輸送裝置進入到進料口，對物料進行初步的過濾，然后在電動機的帶動下顎板對物料進行擠壓從而實現物料的破碎。隨著科技的不斷，該設備采用雙重破碎技術來完成破碎作業，所以它的破碎力度更大，工作效率更高，此舉在程度上可以滿足用戶的在產能方面的較高應用要求，破碎完成后經過出料口在此過濾，合格的物料進行打包，不合格的物料重新進入進料口進行下一輪的破碎，周而復始才能完成所有的破碎任務。

顎式破碎機配件

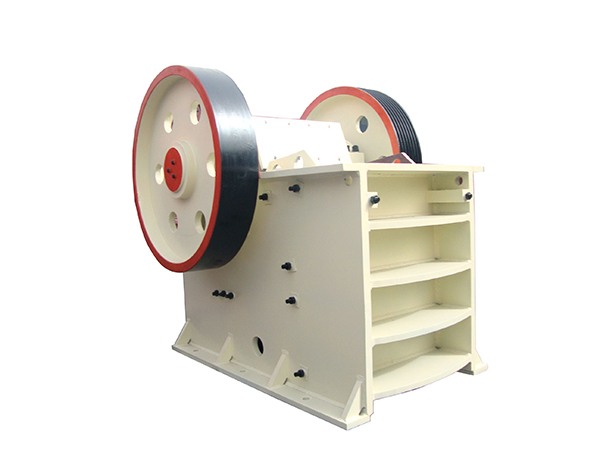

1、破碎機機架：顎式破碎機有整體機架和組合機架兩種。整體機架一般由鑄件或鋼件焊接而成。行業中小型破碎機多采用整體機架。組合機架則由多塊鑄鐵或焊接件用嵌銷或螺栓聯接而成，主要用于運輸困難（如井下用的破碎機）或加工制作困難的大型顎式破碎機。

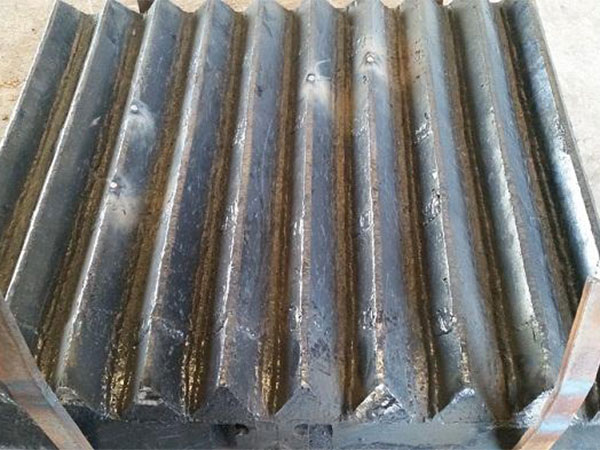

2、顎板和側護板： 定顎和動顎都由顎床和顎板組成，顎板是工作部分，用螺栓和楔鐵固定在顎床上。定顎的顎床就是機架前壁，動顎顎床懸掛在周上，要有的強度和剛度，以承受破碎反力，因而大多是鑄鋼或鑄鐵件。

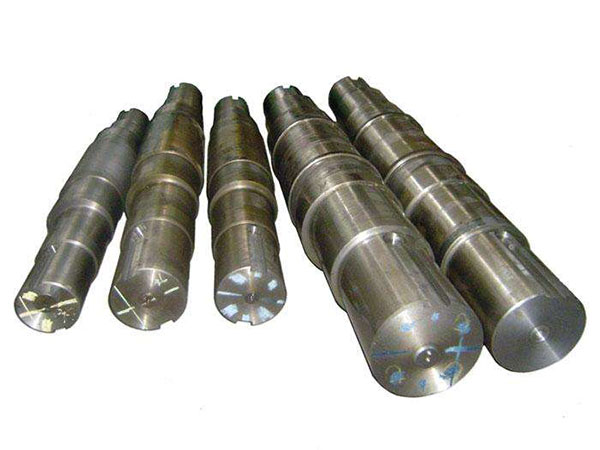

3、傳動件： 偏心軸是顎式破碎機的主軸，受有的彎扭力，采用高碳鋼制造。偏心部分須精加工、熱處理、軸承襯瓦用巴氏合金澆注。偏心軸一端裝帶輪，另一端裝飛輪。

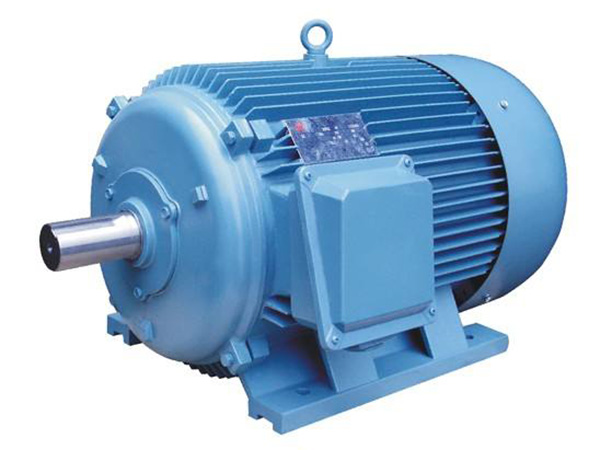

4、配套電機：電機也是設備備裝置之一，它的性能關乎著顎式破碎機的整體性能，所以在對設備進行選購時，要先看發動機部件是否優良，采用優良電機對設備的工作狀態起著舉足輕重的作用，只有電動機裝置性能完善，那么它的運行狀態才更加穩定，進而使設備生產效率得以提升。

生產廠家

河南中譽鼎力是行業比較的礦山破碎設備生產廠家，我們生產各種大型的破碎機設備，主要有重型錘式破碎機、錘式反擊破碎機、沖擊式破碎機等型號。中譽鼎力廠家生產的破碎機在各地都有客戶使用案例，這足以說明了我們設備的優良性，中譽鼎力破碎機質量有保障、價格 合理、科技含量高。
